Однорычажные смесители (смесители с картриджем) – это сантехнические устройства, в которых подача и смешивание горячей и холодной воды управляются одним рычагом и, соответственно, одной рукой.
В наше время такие изделия очень распространены и активно используются в ванных комнатах, санузлах и на кухнях. Особенно они пришлись ко двору в поликлиниках, больницах, операционных блоках, так как позволяют управлять потоком касаясь рычага локтем, а не уже вымытой кистью руки. Имея очень схожий внешний вид, картриджные смесители отличаются по устройству запорного механизма (картриджа), материалу изготовления, по диаметру, цене, способу и месту установки. Игнорирование этих параметров при выборе устройства может привести к тому, что смеситель или не сможет полноценно работать, или быстро выйдет из строя. Необходимо найти определенный компромисс, чтобы, с одной стороны, не переплачивать за неочевидные преимущества, а с другой - не потратиться в последствии на дорогой ремонт или замену.
Конструкция и виды картриджей у смесителей
Эволюция картриджей для смесителей, как часто бывает, была обусловлена запретами. А именно - патентными ограничениями.
Первый (тогда шаровый) картридж был изобретен в 1940 в США Алексом Манукяном, талантливым инженером и предпринимателем. Естественно, он был немедленно запатентован, и на протяжении 25 лет ни одна компания не могла использовать изобретение без весьма существенных лицензионных выплат. Из-за этого шаровые смесители были крайне дороги, даже произведенные в восточной Европе.
Инженерная мысль не стоит на месте, а запрет, как и лень, - один из двигателей прогресса. Поэтому сразу несколько десятков инженеров по всему миру взялись за работу и обошли патентный запрет, выдав миру дешевый в производстве и практичный дисковый картридж. Более того, его конструкция, в которой практически не было трущихся резиновых уплотнителей, позволила на порядки увеличить срок службы смесителя и применить на ответственных участках стойкие керамические элементы.
По форме картриджи - это цилиндрические изделия, на одном конце которых находится металлический шток, а на другом – корпус (барабан). Шток входит в ручку смесителя, а с барабаном соединяется через ось и втулку. Самые распространенные диаметры корпуса – от 32 до 40 мм. Имеет шумогаситель, уплотнительные кольца, рабочие элементы, донышко и три отверстия. Через два из них внутрь поступает вода, а через третье – вытекает. Есть более габаритные устройства с «ножками», в которых вода выходит не сразу через отверстия, а сначала попадает в смесительную камеру. Такие картриджи обеспечивают очень широкий «интервал комфорта» и температурную инерцию при перепадах давления в трубах. В некоторых случаях они позволяют отказаться от термостатов, которые, хоть и хорошо держат заданную температуру, но ощутимо снижают мощность потока. Из рабочих элементов внутри находятся или шар (да-да, тот самый шар), или диски. Именно они, смещаясь и поворачиваясь, отвечают за изменение напора и за соотношение горячей/холодной воды.
Виды запорных устройств
В зависимости от рабочих элементов картриджи классифицируются на два вида:
- Шаровые. Такая конструкция используется только в однорычажных смесителях. Запорное устройство выполнено в виде полого шара с отверстиями, который при открывании рычага начинает вращаться. Через седла в него поступает холодная и горячая вода, которая смешивается и вытекает через третье отверстие. Для получения теплой воды нужно повернуть рычаг, чтобы отверстия и седла частично перекрылись. Слабыми местами шаровых элементов являются не устойчивость к абразивным включениям и неремонтопригодность.
- Дисковые. Основа таких картриджей – это две или три дисковые пластины, изготовленные из керамики. За счет полировки и специальной смазки они плотно прилегают друг к другу. Обеспечивается герметичность, не позволяющая воде проходить между ними. При переключении смесителя пластины смещаются для смешивания холодной/горячей воды и регулировки напора. Этот принцип иногда применяется и для двухвентильных «керамических» смесителей, поэтому сфера его применения гораздо шире, чем у шара. Преимуществом является также ремонтопригодность.
Материалы изготовления
- Металлопластик. Часто используемый материал для картриджей бюджетных смесителей. Устройства недорогие, практичные и достаточно выносливые, имеют очень мягкий ход, но не самые долговечные.
- Керамика. Признана лучшим материалом для дисков благодаря своим свойствам. Диски надежные и долговечные элементы, но требуют использование относительно чистой воды без серьезных включений. Корпус картриджа при этом – пластиковый.
- Металл. Картриджи считаются рекордсменами по прочности и механическому износу. В них так же водой управляют керамические пластины. Стоит это все недешево, а длительный контакт с водой, так или иначе, вызывает признаки коррозии на корпусах.
Место установки смесителя и варианты картриджа
Функционал и особенности смесителя определяются по типу запорного механизма, диаметру, высоте управляющего штока и длине картриджа. Мы же часто выбираем их совсем по другим критериям, оперируя названиями декоров, форм и так далее..Давайте посмотрим на картриджный смеситель немного с другой стороны.
Поверьте на слово, ключевой характеристикой при выборе смесителя является не цвет и форма, а диаметр (как самого смесителя, так и картриджа)!

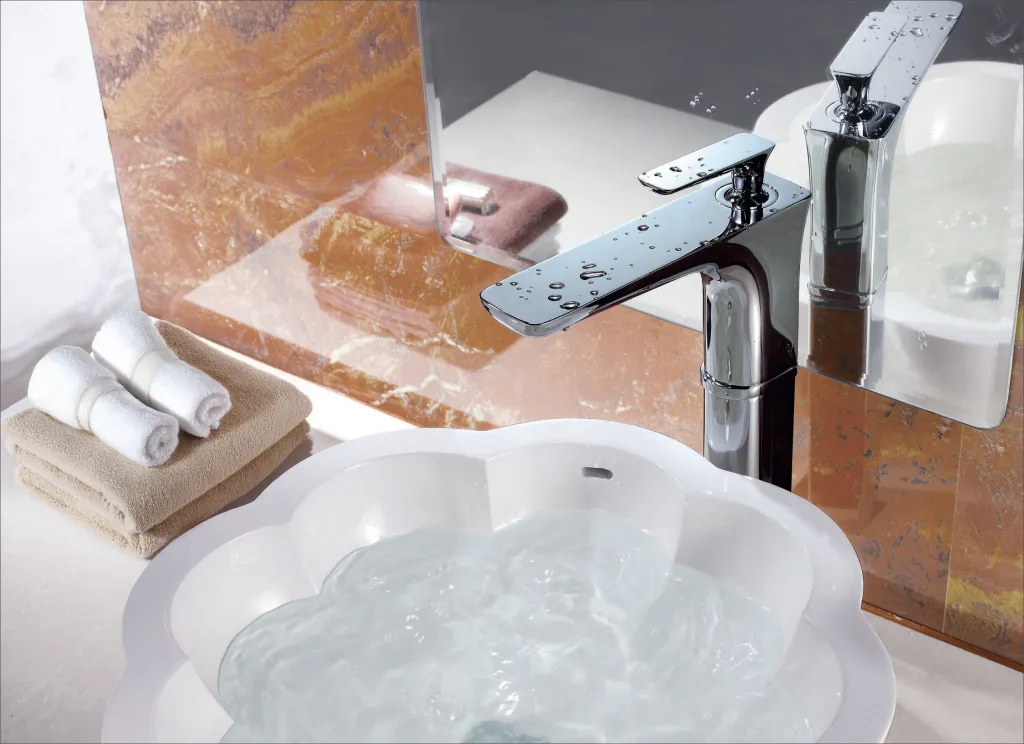

- Смесители для раковины в ванной. Расход воды в целом небольшой, поэтому можно выбрать практически любой понравившийся однорыжачный смеситель, в том числе и шаровый. Диаметра картриджа (всегда интересуйтесь этим параметром!) в 25-28 мм будет достаточно.
- Смесители для кухни. Потребление и расход воды больше, но однорыжачный смеситель тоже подойдет – например, с хорошим керамическим картриджем. Самые популярные диаметры – 28 - 32 мм.
- Смесители для ванной и душа. Здесь нужны мощные устройства с надежным картриджем, рассчитанные на большой объем воды. Их диаметр должен быть в интервале 32(минимум!) - 45 мм. Иначе тропический душ при слабом давлении в системе может превратиться в весеннюю капель, и полночного боя часов ждать не придется!
Как выбрать смеситель с картриджем?
Главное! Рекомендации специалистов помогут избежать ошибок и лишних трат при покупке, банально, но факт.
Первое: в магазине нужно обратить внимание на технические параметры смесителя и картриджа (шаровой, дисковый, металлопластиковый, керамический). Можно уточнить, являются ли они ремонтопригодными, хотя на нашей памяти их ремонтировали лишь в крупных отелях. В квартирах и домах – всегда меняли картридж целиком. Многие пользователи демонтируют старый и ставят новый картридж самостоятельно даже без профессиональных навыков. Но если смеситель и его комплектующие дорогие или в ретро-исполнении, то наличие разборного механизма для очистки – это плюс.
Второе: правильно выбрать диаметр. Можно ориентироваться на стандартные рекомендации или попросить консультанта помочь в выборе. Покупать смеситель с картриджем большого диаметра для кухни или раковины в ванной нецелесообразно. Хотя нередко можно услышать совет – всегда брать диаметр с запасом, чтобы смеситель служил долго. Скажем честно, прямой связи диаметра с долговечностью нет.
Третье: при подборе картриджа для уже установленного смесителя должно быть полное совпадение не только его размеров, но и крепежных пазов и выступов. Иначе либо его не удастся поставить, либо будут деформации и перекосы, из-за которых может выйти из строя сам смеситель. Проще всего покупать комплектующие того же производителя, чье изделие используется. Это исключает несовпадение размеров и проблемы при установке. Ведущие компании, в том числе Wonzon & Woghand предлагают рынку свои фирменные картриджи, с заменой которых никогда нет проблем.
Четвертое: не экономить на смесителе. Выбор сантехнических изделий всегда индивидуален, так как каждый покупатель руководствуется собственными требованиями и пожеланиями. И всем хочется получить высокое качество за разумные деньги. Но, как показывает практика, экономия в дальнейшем оборачивается еще бОльшими затратами на ремонт. Специалисты советуют выбирать если не из премиального, то хотя бы из среднего ценового сегмента. Можно найти не только импортные, но и российские смесители, которые, по многочисленным легендам их же производителей, проще будет ремонтировать.
Отсюда вытекает Пятое: обращать внимание на производителя картриджа и смесителя в нем. Сами понимаете, «проще ремонтировать» - тот еще довод… В смесителях Wonzon & Woghand применены керамические картриджи ведущих производителей, легенд рынка: SEDAL, WANHAI, KAISAI. В начале 2025 года стартует собственное производство картриджей WW.
Распространенные проблемы картриджей
Механические устройства, постоянно работающие с водопроводной водой, нередко выходят из строя. Известно, что вода из-под крана достаточно жесткая и может содержать соли, песок и другие примеси. Фильтры тоже помогают не всегда. Со временем включения оседают на внутренних механизмах смесителя, вызывая коррозию, разрушение, износ и заклинивание.
- Течь при закрытом кране. Самая частая проблема, указывающая либо на износ резиновых уплотнителей, либо на неплотное прилегание дисков картриджа.
- Протекание из-под рычага. Проблема аналогичная – как и ее причины. Скорее всего, имеет место износ дисков из-за абразивных частиц в водопроводной воде.
- Сложности с рычагом. Механизм начинает работать нестабильно или рывками. И даже если прилагать усилия, то не получается полностью перекрывать воду.
- Заклинивание рычага. Вероятные причина – это поломка и заедание механизмов. Возможно также, что деформировался шток или сместился картридж в гнезде.
Как демонтировать картридж?
Важно не торопиться, не прилагать лишних усилий и выполнять все последовательно.
- Отключить водоснабжение и обеспечить свободный доступ к смесителю.
- Аккуратно снять рычаг управления и отвинтить крепежные винты отверткой.
- Открутить фиксирующую гайку картриджа и извлечь его так, чтобы не повредить.
- Внимательно осмотреть его детали на предмет загрязнений или повреждений.
- Выполнить необходимые манипуляция по очистке или поставить новый картридж.
Очистка и смазка картриджа
Замена картриджа – это самое очевидное решение проблемы при неполадках со смесителем. Но комплектующие некоторых производителей стоят очень дорого. Поэтому можно рассмотреть вариант восстановления работоспособности этих деталей. В самых простых случаях бывает достаточно очистить внутренность смесителя от рыхлой ржавчины и загрязнений, а также смазать резиновые уплотнители и движущиеся части. Причем если делать это регулярно, не дожидаясь заклинивания или нестабильной работы смесителя, то можно продлить срок его службы. На уплотнителях нередко скапливаются соли и загрязнения, из-за чего кран начинает подтекать. Для очистки нужно разобрать смеситель, промыть все мыльной водой, ополоснуть под проточной водой и высушить. Но нередко бывает так, что резиновые прокладки окончательно деформировалась и очистка уже не поможет.
Что касается смазки, то она необходима давно используемым смесителям. Ресурса качественного картриджа должно хватить минимум на 50 тысяч циклов включений крана. Только после этого заводская смазка начнет постепенно из него вымываться. Для керамических картриджей часто используют силиконовую смазку. Это улучшает плотность прилегания пластин и препятствует протеканию воды. Благодаря вязкости смазки восстанавливается и плавная работа рычага. Этим веществом можно также обрабатывать резиновые элементы конструкции. Вместо силиконовой используют и тефлоновую, но обязательно на синтетической основе. Если основа будет минеральной, то это может повредить резиновые уплотнители и пластиковые детали. В остальном тефлоновая смазка, как и силиконовая, не растворяется в воде и выдерживает высокие температуры.
Резюме
Современные смесители с картриджем удобны, практичны и универсальны. Но для длительной и комфортной эксплуатации нужно правильно их выбирать, грамотно устанавливать и использовать, а также следить за техническим состоянием. Самостоятельно демонтировать и очищать картридж нужно только при наличии навыков. Иначе при демонтаже или повторной установке можно повредить сам смеситель, а его замена обойдется гораздо дороже. Своим покупателям мы рекомендуем обслуживать и ремонтировать смесители в авторизованный сервисных центрах. Особенно это касается дорогих устройств и систем с клавишным или электронным управлением.
